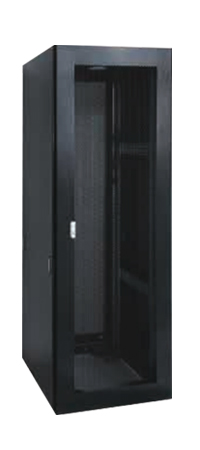

網格機房機柜及機架安裝金屬底座及線纜固線

機柜采用下進線方式

機柜下方應安裝尺寸為（600*600*300）mm的標準金屬底座，要求預留在金屬底座內應能環繞底座內空間一圈的線纜（均為1.5米）。機柜與底座邊緣尺寸及顏色應相同。

機柜采用上進線方式

由于甲方要求不能拆分網格機房的機柜及弱電井內的空間限制應采用上進線方式。不得用金屬底座固定機柜底部，應平行緊湊放置機柜，不得將機柜左右橫梁固定，應安裝滑輪在機柜底部便于前后移動。應有獨立的上進線預留空間在每個機柜上空，可以自行定制預留空間的金屬箱體或者安裝寬橋架。應在考慮機柜上空預留線纜時注意前后移動機柜的距離，移動時上空線纜應隨動。在金屬箱體或橋架內預留的線纜應能環繞內空間一圈（均為2.0米）。

機柜內線纜固線方式

應采用固線器方式固定所有網格機房?jī)?nèi)的綜合布線的線纜，要求固線器左右均勻分線，自上而下排線。

開放式機架安裝及固線方式

由于弱電豎井空間的限制，應使用開放式機架。為便于左右移動，機架應選用落地式，采用上進線方式在網絡機房?jī)?nèi)，每個機架上空應預留有獨立的上進線空間，可以自行定制金屬箱體或者安裝寬橋架的預留空間。
